大雄机电CAD 简介


特色一:软件超级好学、易掌握。
  软件自带"引导型"教程,只要会手工制图,都能轻轻松松掌握。
  什么是"引导型"教程?就是软件通过闪动框、提示说明等,引导用户完成某个图形绘制。用户只需跟着软件提示、按软件要求点击鼠标或键盘就行,相当于老师手把手教您绘图。跟着软件做,不用考虑那些所谓"专业名词",多做几遍,想不会都难。该教程是目前最具创意、技术含量最高的自学帮助教程。与常见视频教程差别:
  1、亲自动手。"亲自动手"是学习软件最佳方式,光看不练是学不会软件的。大雄"引导"教程,完全与软件融为一体。教程中操作就是软件实际绘图操作,用户必须亲自动手。与实际绘图唯一差别:就是不能胡乱操作,得按提示要求、指定位置、左键右键操作。
  2、技术含量。大雄"引导"教程从程序内部编程入手,教程操作自动随软件菜单调整,随时保证与软件最新修订同步。软件自带引导教材,无需另外下载。软件+教程合起来打包才18M,超级精简。
  3、教程设计。由软件原创人员、高校教师主导,按教材思路设计(概述/总结/练习等),适宜自学。

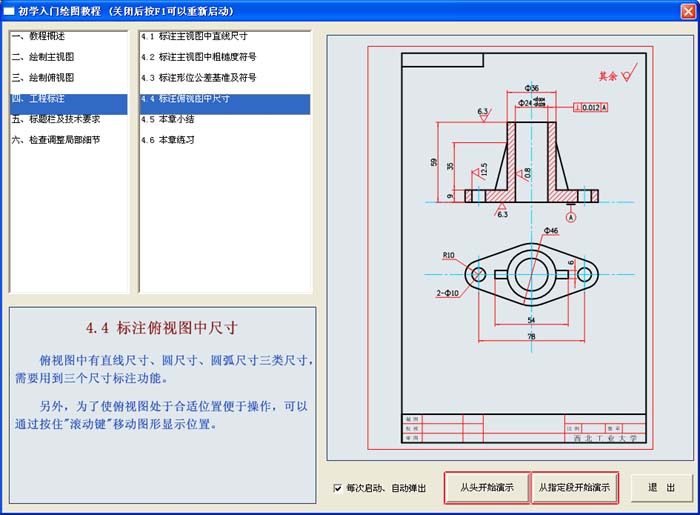

初学者人门绘图教程

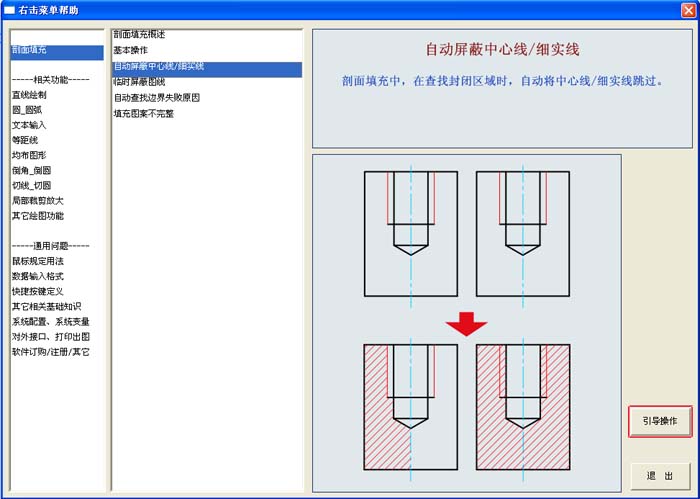

右击图标引导教程


特色二:机电一体。既适宜绘制机械图、建筑图,也适宜绘制电气原理图。
  机械制图方面:软件提供各种机械设计中常用结构、标准件库、各类工程标注等。

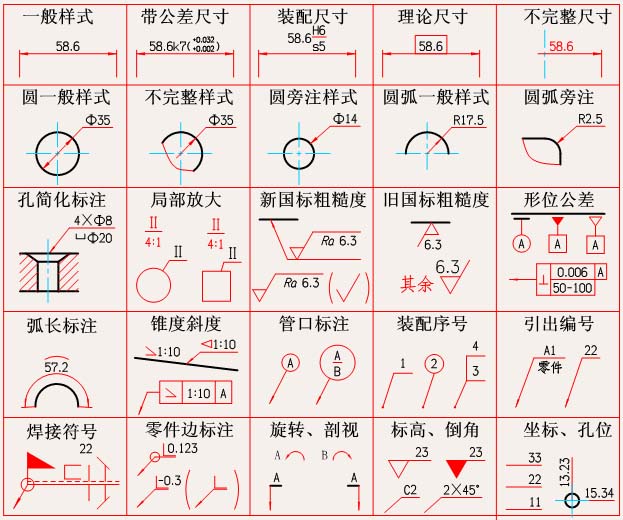

各种工程标注样图

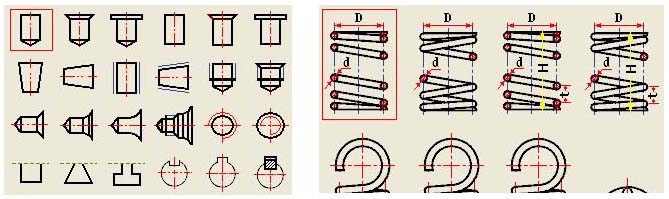

常用结构、弹簧图库

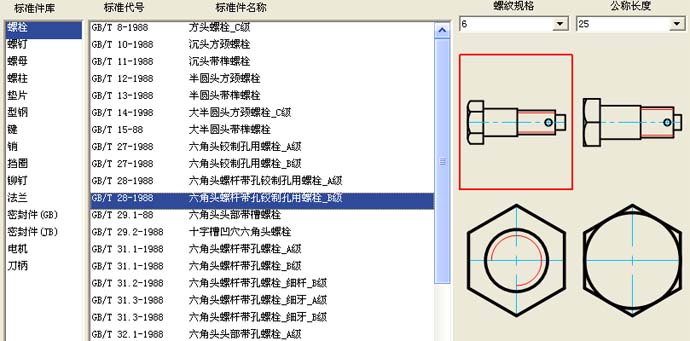

标准件库

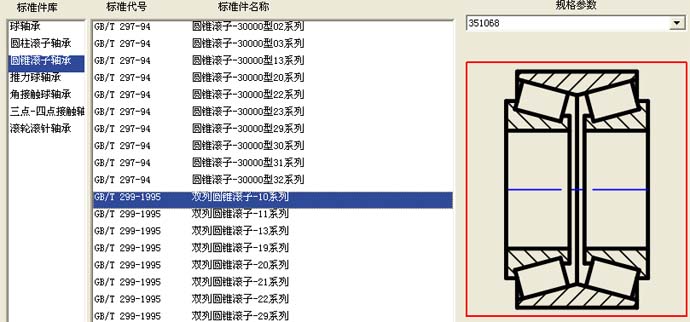

轴承图库

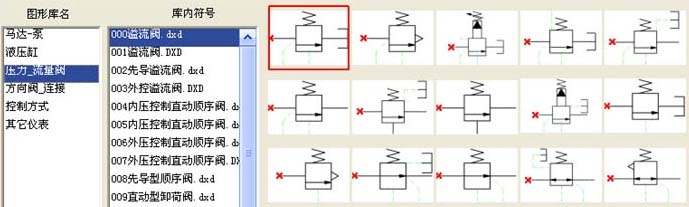

液压符号库

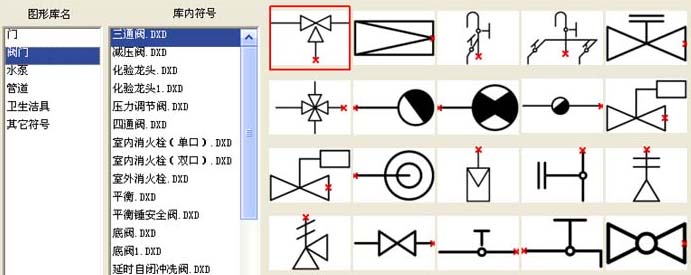

建筑符号库

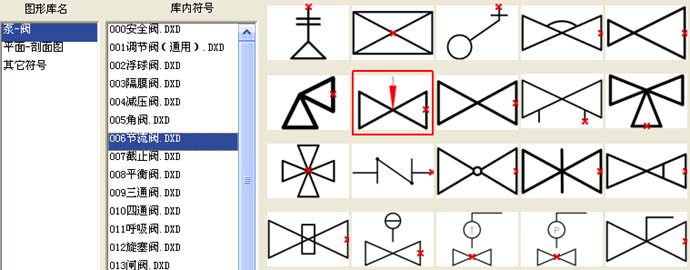

管路设计符号库

各种齿轮、链轮表格库

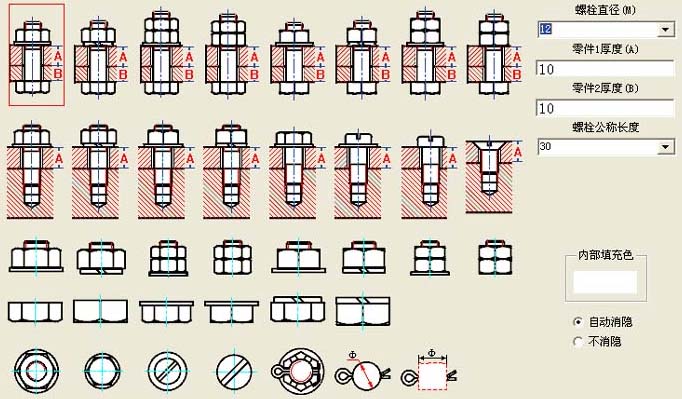

常用连接件装配图库


  电气制图方面:
提供导线、总线、端口等专业电气功能,同时提供大量电气符号库、元件符号库。针对电气元件多、查询困难等特点,对常用元件提供专用菜单(如电阻等),提高了绘图效率。

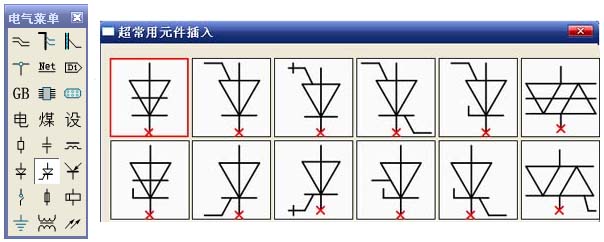

电气菜单、常用元件(闸流管)

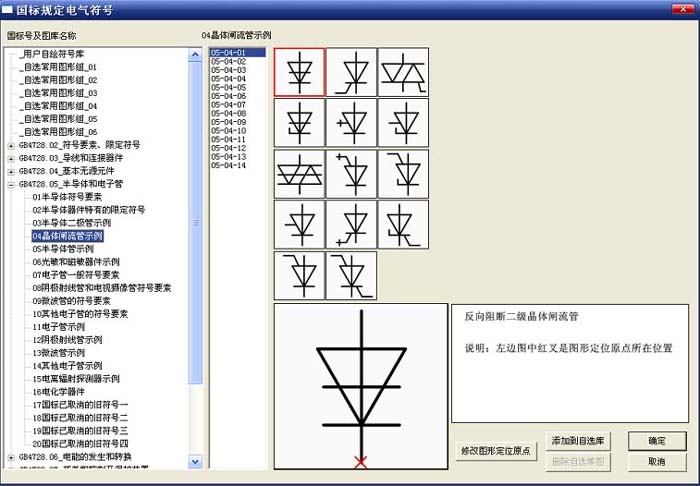

国标电气符号库

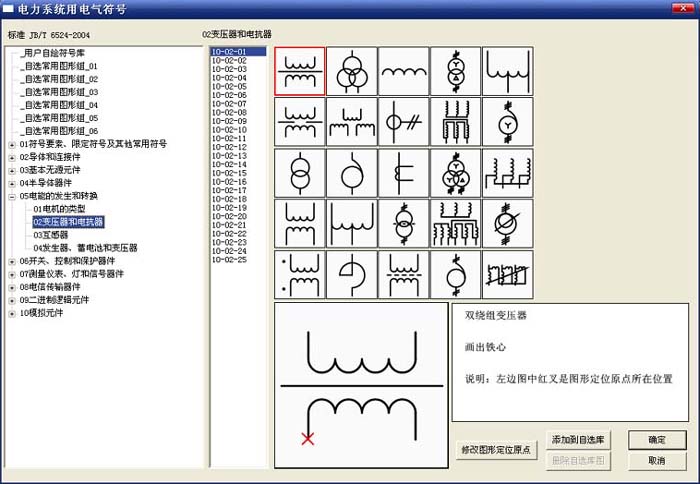

电力系统符号库

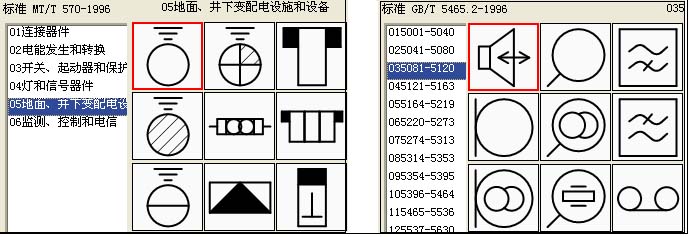

煤矿专用、设备符号库

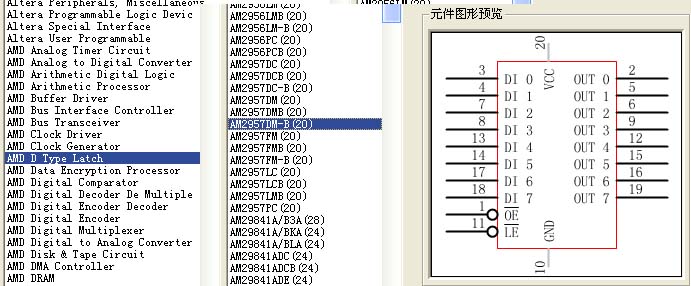

元件符号库

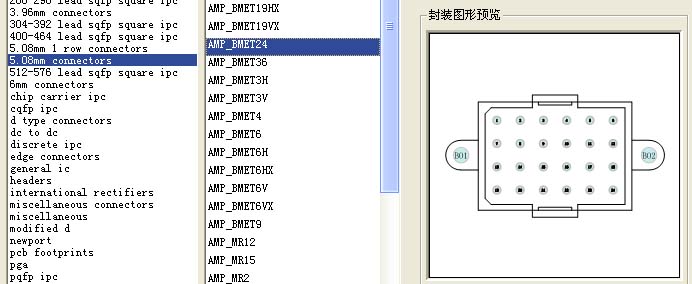

元件封装库


特色三:软件自带表格功能,提供专业绘制工艺卡功能。
  大雄软件自带类似Word的表格功能,提供子窗口图形功能,妥善解决了工艺卡表格中图形插入问题。

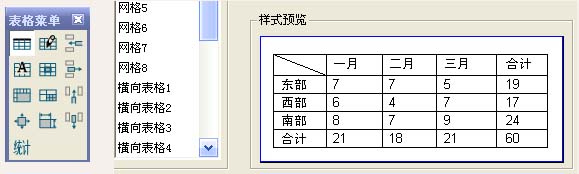

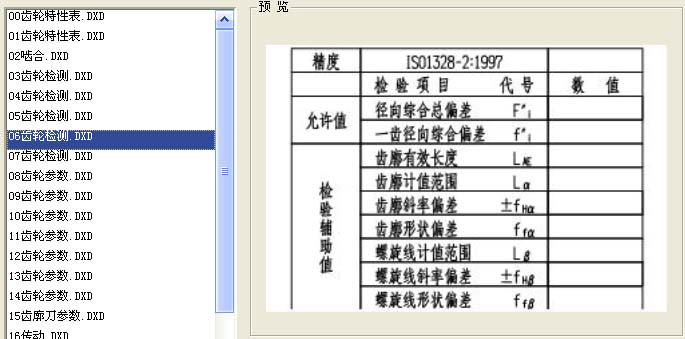

表格菜单、常用表格模板

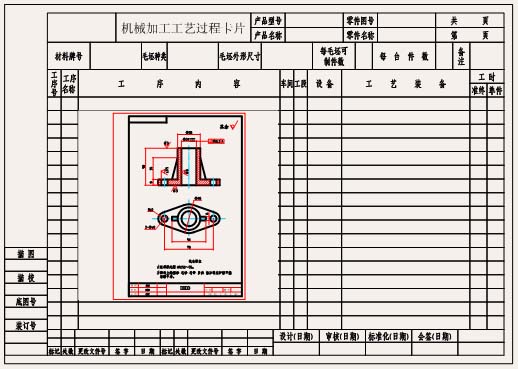

机械加工工艺卡片


特色四:文本输入、编辑、修改、自绘特殊字符。
  大雄软件自带类似Word的文本编辑器,提供特殊字符输入工具,支持自绘特殊字符。

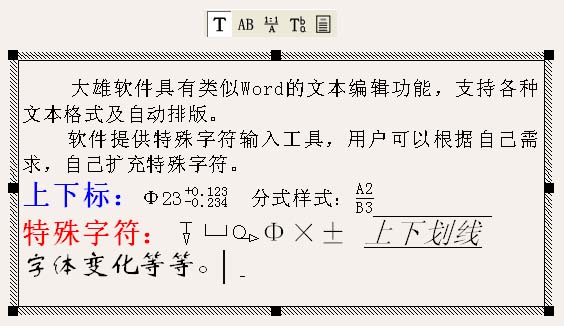

文本菜单、文本编辑


特色五:系统支持、对外接口。
  操作系统支持:XP、Win2003、Vista、Win7。
  对外接口支持:
   ◆ 支持与Autocad2000--2008双向交换图形。
   ◆ 支持输入输出各种常见格式图片(Jpg、Gif、Tif、Png、Emf等)。
   ◆ 支持按真实大小、真实线宽将图形插入Word、Photoshop等常用软件。


特色六:其它一些特色功能。
  ◆ 描图功能:提供根据扫描图片、人工描图的底图功能。
  ◆ 矢量图标。软件屏幕图标能自动根据显示器分辨率大小合理调整。
  ◆ 手绘菜单。按住鼠标右键拖动,便捷切换功能或删除图线。
  ◆ 真实线宽。图线真实线宽、反锯齿显示,屏幕图形显示美观。
  ◆ 鼠标拖动:通过合理布局鼠标按键,妥善解决了旋转、图库插入中角度旋转问题。
  ◆ 约束修改。图线修改后,软件能根据图线之间约束情况,自动调整其它相关图线。
  ◆ 尺寸驱动。根据尺寸修改情况,对相关图形自动调整。
  ◆ 特殊字符。提供输入各种特殊字符的工具。
  ◆ 自造字符。提供用户自造特殊字符的工具。
  ◆ 表达式。软件支持用表达式方式输入数据,解决了绘图中一些简单计算问题。
  ◆ 计算器。软件自带计算器,解决了绘图中一些简单计算问题。
  ◆ 辅助工具:提供计算封闭区域面积、重心、列表输出等工具。
  ◆ 辅助工具:提供圆规、量角器等截取工具。
  ◆ 辅助工具:提供等分图线、等分距离工具。
  ◆ 辅助工具:提供查询点坐标、长度、角度等查询工具。
